Cisco Packet Tracer - Membuat Jaringan VLAN

VLAN adalah kependekan dari virtual LAN, VLAN merupakan sekumpulan jaringan yang terhubung pada satu perangkat switch namun berada pada segmen jaringan yang berbeda, meskipun terlihat seperti pada jalur yang sama akan tetapi sebenarnya jalur pada switch telah terbagi menjadi beberapa segmen sehingga seolah – olah perangkat dalam satu jaringan yang terhubung pada switch tersebut terlihat saling terhubung namun tidak dan hanya perangkat – perangkat yang telah terbagi pada segmen tertentu saja yang dapat terhubung pada perangkat switch tersebut.

Vlan di buat dengan menggunakan jaringan pihak ke tiga, Vlan juga memungkinkan beberapa jaringan IP dan jaringan kecil lainnya berada pada jaringan yang sama. Agar setiap computer yang terhubung dapat saling berkomunikasi pada VLAN yang sama maka setiap computer tersebut haruslah memiliki sebuah alamat IP dan subnet yang sama atau sesuai dengan VLAN tersebut.

Untuk dapat menggunakan VLAN ini perangkat switch haruslah dikonfigrasi terlebih dahulu dengan mendaftarkannya ke VLAN pada switch tersebut. Untuk melihat bagaimana VLAN ini bekerja maka dapat dilakukan simulasi dengan menggunakan software cisco packet tracer. Anda dapat mengikuti seluruh tahapan berikut untuk membangun sebuah VLAN tersebut dengan menggunakan cisco packet tracer.

Tabel IP address

Device	IP address	Subnet Mask	Default Gateway
PC0	192.168.1.2	255.255.255.0	NA
PC1	192.168.1.3	255.255.255.0	NA
PC2	192.168.1.4	255.255.255.0	NA
PC3	192.168.1.5	255.255.255.0	NA

Pada tabel IP address di atas setiap computer memiliki ip dengan subnet yang sama dan kelas yang sama tentunya secara otomatis akan saling terhubung, namun jika sudah dibagi menjadi beberapa bagian dengan menggunakan virtual LAN pada switch tersebut maka hanya computer yang telah di set menjadi segmennya saja yang saling dapat berkomunikasi pada jaringan tersebut.

Sebagai contoh PC0 dan PC1 berada pada segmen Lab A dan PC2, PC3 berada pada segmen Lab B, dengan demikian komunikasi akan terbatas pada setiap segmen Lab nya saja, computer pada Lab A hanya akan dapat berkomunikasi pada computer lainnya di Lab A dan computer di lab B hanya dapat berkomunikasi pada computer di Lab B. sedangkan computer pada Lab A tidak akan dapat saling berkomunikasi pada computer yang berada di Lab B begitupun sebaliknya dimana setiap computer yang berada pada Lab B tidak akan terhubung pada computer di Lab A.

Tabel Perintah Pada Switch VLAN

Command	Keterangan
enable	Menghidupkan mode konfigurasi
vlan database	Melihat database vlan
vlan 10 name Lab_A	Membuat vlan dengan nama Lab_A
vlan 20 name Lab_B	Membuat vlan dengan nama Lab_B
exit	Keluar dari mode config
show vlan	melihat daftar vlan pada switch
configure terminal	Masuk pada mode config
interface fastethernet 0/1	Masuk pada interface fastethernet 0/1
switchport access vlan 10	Membuat fastethernet 0/1 berada pada segmen vlan 10 Lab A
exit	Keluar dari fastethernet 0/1
interface fastethernet 1/1	Masuk pada interface fastethernet 1/1
switchport access vlan 10	Membuat fastethernet 1/1 berada pada segmen vlan 10 Lab A
exit	Keluar dari interface fastethernet 1/1
interface fastethernet 2/1	Masuk pada interface 2/1
switchport access vlan 20	Membuat fastethernet 2/1 berada pada segmen 20 Lab B
exit	Keluar dari fastethernet 2/1
interface fastethernet 3/1	Masuk pada interface 3/1
switchport access vlan 20	Membuat fastethernet 3/1 berada pada segmen 20 Lab B
exit	Keluar dari fastethernet 3/1
exit	Keluar dari mode config
show vlan	Melihat daftar vlan

Catatan dalam melakukan konfigurasi interface disesuaikan dengan port pada switch, untuk melihat port berapa yang terhubung dengan computer dapat dilihat dengan cara meletak kursor mouse diatas kabel yang terhubung pada computer dan switch. Untuk melakukan konfigurasi VLan anda dapat melihat perintah lengkapnya pada bagian konfigurasi berikut ini.

Switch>enable
Switch#vlan database% Warning: It is recommended to configure VLAN from config mode,
  as VLAN database mode is being deprecated. Please consult user
  documentation for configuring VTP/VLAN in config mode.

Switch(vlan)#vlan 10 name Lab_AVLAN 10 added:
    Name: Lab_A
Switch(vlan)#vlan 20 name Lab_BVLAN 20 added:
    Name: Lab_B
Switch(vlan)#exit
APPLY completed.
Exiting....
Switch#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa1/1, Fa2/1, Fa3/1
2    company_B                        active
10   Lab_A                            active
20   Lab_B                            active
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        0      0
2    enet  100002     1500  -      -      -        -    -        0      0
10   enet  100010     1500  -      -      -        -    -        0      0
20   enet  100020     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        0      0
1003 tr    101003     1500  -      -      -        -    -        0      0
1004 fdnet 101004     1500  -      -      -        ieee -        0      0
1005 trnet 101005     1500  -      -      -        ibm  -        0      0

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

Remote SPAN VLANs
------------------------------------------------------------------------------

Primary Secondary Type              Ports
------- --------- ----------------- ------------------------------------------
Switch#

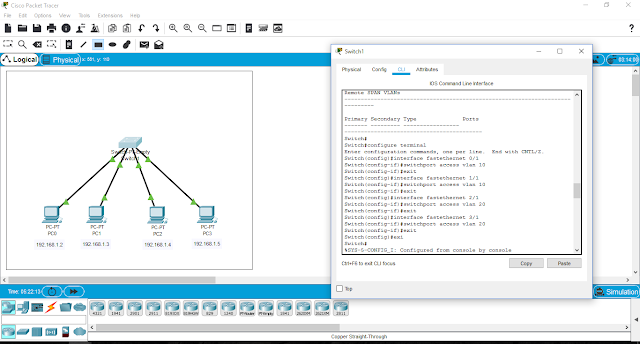

Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface fastethernet 0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastethernet 1/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastethernet 2/1
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#interface fastethernet 3/1
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active
2    company_B                        active
10   Lab_A                            active    Fa0/1, Fa1/1
20   Lab_B                            active    Fa2/1, Fa3/1
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        0      0
2    enet  100002     1500  -      -      -        -    -        0      0
10   enet  100010     1500  -      -      -        -    -        0      0
20   enet  100020     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        0      0
1003 tr    101003     1500  -      -      -        -    -        0      0
1004 fdnet 101004     1500  -      -      -        ieee -        0      0
1005 trnet 101005     1500  -      -      -        ibm  -        0      0

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

Remote SPAN VLANs
------------------------------------------------------------------------------

Primary Secondary Type              Ports
------- --------- ----------------- ------------------------------------------

Berikut ini adalah hasil dari pengujian konektifitas pada setiap computer yang ada pada Lab A dan Lab B.

PC0

Packet Tracer PC Command Line 1.0
C:\>ipconfig

FastEthernet0 Connection:(default port)

   Link-local IPv6 Address.........: FE80::201:43FF:FE77:8550
   IP Address......................: 192.168.1.1
   Subnet Mask.....................: 255.255.255.0
   Default Gateway.................: 0.0.0.0

Bluetooth Connection:

   Link-local IPv6 Address.........: ::
   IP Address......................: 0.0.0.0
   Subnet Mask.....................: 0.0.0.0
   Default Gateway.................: 0.0.0.0

C:\>ping 192.168.1.3

Pinging 192.168.1.3 with 32 bytes of data:

Reply from 192.168.1.3: bytes=32 time=1ms TTL=128
Reply from 192.168.1.3: bytes=32 time=3ms TTL=128
Reply from 192.168.1.3: bytes=32 time<1ms TTL=128
Reply from 192.168.1.3: bytes=32 time<1ms TTL=128

Ping statistics for 192.168.1.3:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 3ms, Average = 1ms

C:\>ping 192.168.1.4

Pinging 192.168.1.4 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 192.168.1.4:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

C:\>ping 192.168.1.5

Pinging 192.168.1.5 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 192.168.1.5:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

PC1

Packet Tracer PC Command Line 1.0
C:\>ipconfig

FastEthernet0 Connection:(default port)

   Link-local IPv6 Address.........: FE80::201:42FF:FE4C:6E90
   IP Address......................: 192.168.1.3
   Subnet Mask.....................: 255.255.255.0
   Default Gateway.................: 0.0.0.0

Bluetooth Connection:

   Link-local IPv6 Address.........: ::
   IP Address......................: 0.0.0.0
   Subnet Mask.....................: 0.0.0.0
   Default Gateway.................: 0.0.0.0

C:\>ping 192.168.1.2

Pinging 192.168.1.2 with 32 bytes of data:

Reply from 192.168.1.2: bytes=32 time<1ms TTL=128
Reply from 192.168.1.2: bytes=32 time<1ms TTL=128
Reply from 192.168.1.2: bytes=32 time<1ms TTL=128
Reply from 192.168.1.2: bytes=32 time<1ms TTL=128

Ping statistics for 192.168.1.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 0ms, Average = 0ms

C:\>ping 192.168.1.4

Pinging 192.168.1.4 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 192.168.1.4:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

C:\>ping 192.168.1.5

Pinging 192.168.1.5 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 192.168.1.5:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

PC2

C:\>ipconfig

FastEthernet0 Connection:(default port)

   Link-local IPv6 Address.........: FE80::203:E4FF:FE53:5821
   IP Address......................: 192.168.1.4
   Subnet Mask.....................: 255.255.255.0
   Default Gateway.................: 0.0.0.0

Bluetooth Connection:

   Link-local IPv6 Address.........: ::
   IP Address......................: 0.0.0.0
   Subnet Mask.....................: 0.0.0.0
   Default Gateway.................: 0.0.0.0

C:\>ping 192.168.1.2

Pinging 192.168.1.2 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 192.168.1.2:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

C:\>ping 192.168.1.3

Pinging 192.168.1.3 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 192.168.1.3:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

C:\>ping 192.168.1.5

Pinging 192.168.1.5 with 32 bytes of data:

Reply from 192.168.1.5: bytes=32 time<1ms TTL=128
Reply from 192.168.1.5: bytes=32 time<1ms TTL=128
Reply from 192.168.1.5: bytes=32 time<1ms TTL=128
Reply from 192.168.1.5: bytes=32 time=1ms TTL=128

Ping statistics for 192.168.1.5:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms

PC3

Packet Tracer PC Command Line 1.0
C:\>ipconfig

FastEthernet0 Connection:(default port)

   Link-local IPv6 Address.........: FE80::2D0:BCFF:FE90:B5AC
   IP Address......................: 192.168.1.5
   Subnet Mask.....................: 255.255.255.0
   Default Gateway.................: 0.0.0.0

Bluetooth Connection:

   Link-local IPv6 Address.........: ::
   IP Address......................: 0.0.0.0
   Subnet Mask.....................: 0.0.0.0
   Default Gateway.................: 0.0.0.0

C:\>ping 192.168.1.4

Pinging 192.168.1.4 with 32 bytes of data:

Reply from 192.168.1.4: bytes=32 time=1ms TTL=128
Reply from 192.168.1.4: bytes=32 time<1ms TTL=128
Reply from 192.168.1.4: bytes=32 time<1ms TTL=128
Reply from 192.168.1.4: bytes=32 time<1ms TTL=128

Ping statistics for 192.168.1.4:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms

C:\>ping 192.168.1.3

Pinging 192.168.1.3 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 192.168.1.3:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

Conclusion
VLAN atau virtual Lan digunakan untuk membagi sebuah jaringan menjadi beberapa segmen untuk memisahkan setiap jaringan yang terhubung, dengan membagi jaringan menjadi beberapa bagian maka dapat dipastikan setiap jaringan yang akan lebih mudah termanage dan lebih aman. Karena setiap jaringan yang terhubung akan memiliki post nya masing – masing, meskipun terhubung dalam satu perangkat swtich.
