Cisco Packet Tracer - DHCP (Dynamic Host Configuration Protocol)

DHCP pada router cisco packet tracer, sedikit terdengan aneh memang ketika router dapat memberikan IP address secara otomatis karena sebelumnya telah dijelaskan mengenai layanan DHCP server. Pertanyaanya apakah setiap layanan yang diberikan oleh computer dapat dimiliki oleh router juga? Jawabannya tentu tidak.

Layanan DHCP pada router cisco berfungsi untuk memberikan sebuah alamat IP address, subnet mask dan default gateway secara otomatis, jika sebelumnya setiap melakukan konfiugrasi pada computer client harus selalu menyeting default gateway secara manual, kali ini default gateway di dapat secara otomatis dari router.

Dengan demikian setelah melakukan konfigurasi setiap client dapat langsung terhubung pada jaringan tanpa harus melakukan pengaturan IP address secara static dengan mengisinya sendiri. Untuk dapat melakukan simulasi DHCP pada software cisco packet tracer ikulah langkah – langkah berikut ini:

Tahap persiapan dan konfigurasi

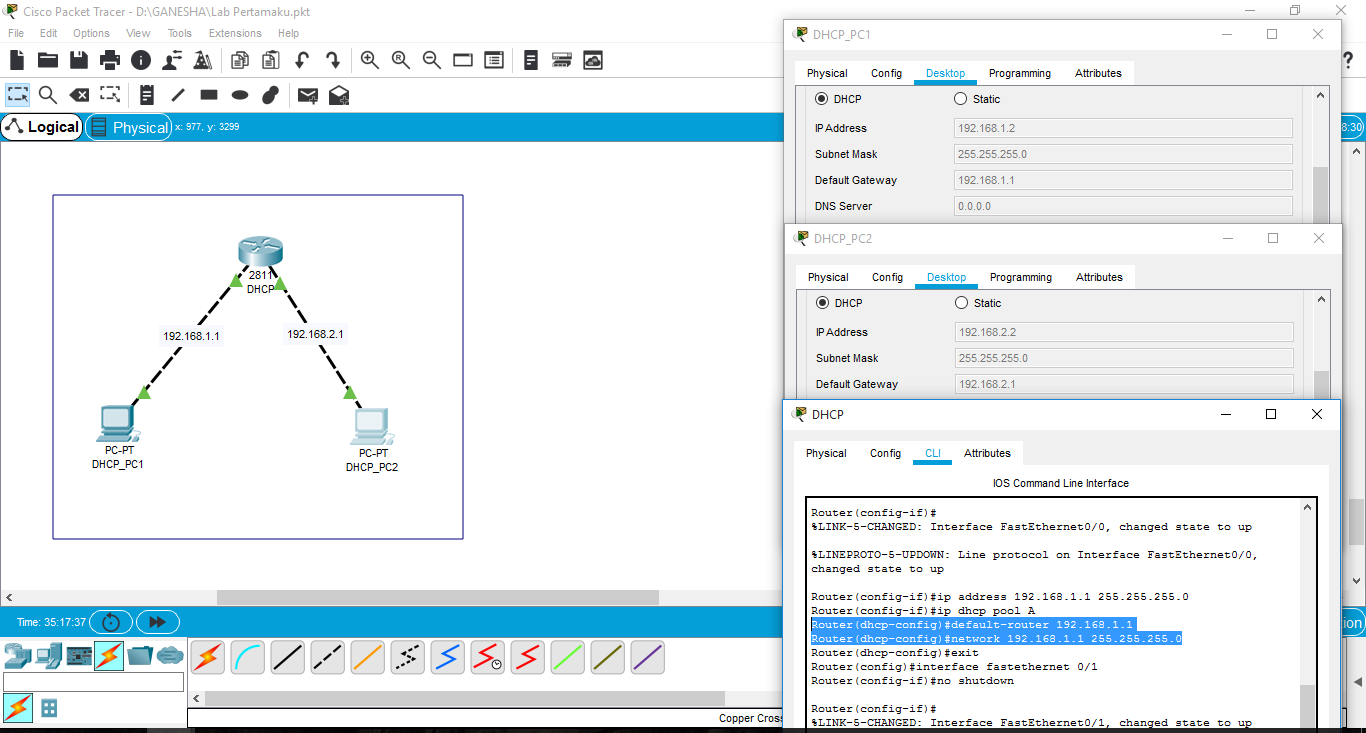

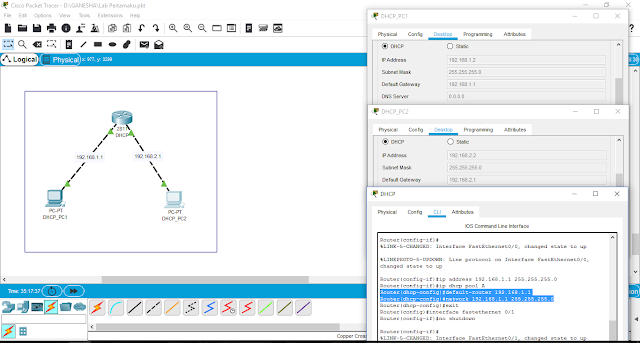

Tambahkanlah satu buah router dan dua buah computer client, kemudian hubungkan perangkat tersebut dengan menggunakan media kabel dengan jenis cross over cable. Kemudian perhatikan alokasi IP address untuk kedua jalur atau port dari setiap Ethernet pada tabel dibawah dan perhatikan juga perintah – perintah yang digunakan dalam membangun DHCP dengan menggunakan router ini.

Tabel IP Address

Device	IP address	Subnet mask	Default Gateway
Router DHCP	Fa0/0 192.168.1.1 Fa0/1 192.168.2.1	255.255.255.0 255.255.255.0	NA NA
Client DHCP_PC1	auto	auto	auto
Client DHCP_PC2	auto	auto	auto

Daftar perintah pada router yang digunakan

Command	Keterangan
no	Melakukan konfigurasi secara manual
enable	Mengaktifkan router
configure terminal	Masuk pada mode config
interface fastethernet 0/0	Masuk pada interface FastEthernet 0/0
ip address	Menyeting  ip address pada interface FastEthernet 0/0
no shutdown	Menghidupkan status port pada interface FastEthernet 0/0
exit	Keluar dari interface FastEhternet 0/0
interface fastehternet 0/1	Masuk pada interface FastEthernet 0/1
ip address	Menyeting ip address  pada interface FastEthernet 0/1
no shutdown	Menghidupkan interface FastEthernet 0/1
exit	Keluar dari interface FastEthernet 0/1
ip dhcp pool A/B	Masuk pada mode konfigurasi router DHCP
default router	Memberikan default gateway untuk router
network	Digunakan untuk menambah network pada routing tabel
exit	Keluar dari mode config
ping	Melakukan pengecekan konektifitas pada client
copy running startup-config	Menyimpan hasil konfigurasi router
exit	Keluar dari mode enable

Konfigurasi DHCP pada router DHCP
Untuk melakukan konfigurasi DHCP pada cisco packet tracer dapat dilkaukan dengan menggunakan perintah mode text atau CLI, untuk itu masuklah pada tab cli kemudian jalankan perintah – perintah diatas, untuk lebih detailnya perhatikan konfigurasi pada router DHCP berikut.

Would you like to enter the initial configuration dialog? [yes/no]: no

Press RETURN to get started!

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface fastethernet 0/0
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#ip dhcp pool A
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#network 192.168.1.1 255.255.255.0
Router(dhcp-config)#exit
Router(config)#interface fastethernet 0/1
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#ip dhcp pool B
Router(dhcp-config)#default-router 192.168.2.1
Router(dhcp-config)#network 192.168.2.1 255.255.255.0
Router(dhcp-config)#exit
Router(config)#end
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#write
Building configuration...
[OK]
Router#copy running startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
Router#
Router#%DHCPD-4-PING_CONFLICT: DHCP address conflict:  server pinged 192.168.1.1.
%DHCPD-4-PING_CONFLICT: DHCP address conflict:  server pinged 192.168.2.1.

Router#exit

Melakukan pengecekan hasil konfigurasi pada DCHP router cisco packet tracer simulation
Untuk memastikan bahwa konfigurasi yang dilakukan benar – benar berhasil maka langkah pengecekan hasil konfigurasi harus dilaksanakan dengan pengecekan pada client – client yang terhubung. Beirkut ini adalah hasil dari pengecekan yang telah dilakukan pada client tersebut.

DHCP_PC1

Packet Tracer PC Command Line 1.0
C:\>ipconfig

FastEthernet0 Connection:(default port)

   Link-local IPv6 Address.........: FE80::260:3EFF:FE8D:D021
   IP Address......................: 192.168.1.2
   Subnet Mask.....................: 255.255.255.0
   Default Gateway.................: 192.168.1.1

Bluetooth Connection:

   Link-local IPv6 Address.........: ::
   IP Address......................: 0.0.0.0
   Subnet Mask.....................: 0.0.0.0
   Default Gateway.................: 0.0.0.0

C:\>ping 192.168.1.1

Pinging 192.168.1.1 with 32 bytes of data:

Reply from 192.168.1.1: bytes=32 time=1ms TTL=255
Reply from 192.168.1.1: bytes=32 time=1ms TTL=255
Reply from 192.168.1.1: bytes=32 time<1ms TTL=255
Reply from 192.168.1.1: bytes=32 time<1ms TTL=255

Ping statistics for 192.168.1.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms

C:\>ping 192.168.2.1

Pinging 192.168.2.1 with 32 bytes of data:

Reply from 192.168.2.1: bytes=32 time=1ms TTL=255
Reply from 192.168.2.1: bytes=32 time<1ms TTL=255
Reply from 192.168.2.1: bytes=32 time<1ms TTL=255
Reply from 192.168.2.1: bytes=32 time<1ms TTL=255

Ping statistics for 192.168.2.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms

C:\>ping 192.168.2.2

Pinging 192.168.2.2 with 32 bytes of data:

Reply from 192.168.2.2: bytes=32 time=1ms TTL=127
Reply from 192.168.2.2: bytes=32 time<1ms TTL=127
Reply from 192.168.2.2: bytes=32 time<1ms TTL=127
Reply from 192.168.2.2: bytes=32 time<1ms TTL=127

Ping statistics for 192.168.2.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms

DHCP_PC2

Packet Tracer PC Command Line 1.0

C:\>ipconfig

FastEthernet0 Connection:(default port)

   Link-local IPv6 Address.........: FE80::209:7CFF:FE2B:1102

   IP Address......................: 192.168.2.2

   Subnet Mask.....................: 255.255.255.0

   Default Gateway.................: 192.168.2.1

Bluetooth Connection:

   Link-local IPv6 Address.........: ::

   IP Address......................: 0.0.0.0

   Subnet Mask.....................: 0.0.0.0

   Default Gateway.................: 0.0.0.0

C:\>ping 192.168.2.1

Pinging 192.168.2.1 with 32 bytes of data:

Reply from 192.168.2.1: bytes=32 time=1ms TTL=255

Reply from 192.168.2.1: bytes=32 time<1ms TTL=255

Reply from 192.168.2.1: bytes=32 time<1ms TTL=255

Reply from 192.168.2.1: bytes=32 time<1ms TTL=255

Ping statistics for 192.168.2.1:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms

C:\>ping 192.168.1.1

Pinging 192.168.1.1 with 32 bytes of data:

Reply from 192.168.1.1: bytes=32 time=1ms TTL=255

Reply from 192.168.1.1: bytes=32 time<1ms TTL=255

Reply from 192.168.1.1: bytes=32 time<1ms TTL=255

Reply from 192.168.1.1: bytes=32 time<1ms TTL=255

Ping statistics for 192.168.1.1:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms

C:\>ping 192.168.1.2

Pinging 192.168.1.2 with 32 bytes of data:

Reply from 192.168.1.2: bytes=32 time=1ms TTL=127

Reply from 192.168.1.2: bytes=32 time=1ms TTL=127

Reply from 192.168.1.2: bytes=32 time<1ms TTL=127

Reply from 192.168.1.2: bytes=32 time<1ms TTL=127

Ping statistics for 192.168.1.2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 1ms, Average = 0ms

Conclusion
DHCP pada router dapat mempercepat dalam proses pengalokasian IP address pada client, berbeda jika pengaturan pada setiap client secara static dengan jumlah yang banyak maka akan sangat merepotkan. Dengan metode DHCP router ini diharapkan dapat mempercepat pengalokasian IP address, maupun pemberian gateway secara otomatis.
